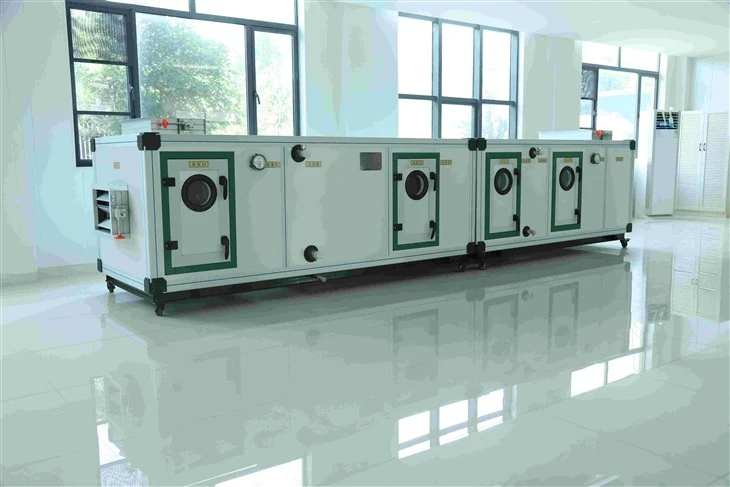

L'unité de traitement d'air (AHU) est un composant crucial des systèmes de chauffage, de ventilation et de climatisation (CVC), responsable de la régulation et de la circulation de l'air. Les CTA sont utilisées dans diverses applications, notamment les bâtiments commerciaux, les installations industrielles, les hôpitaux et les complexes résidentiels, pour maintenir la qualité et le confort de l'air intérieur.
Envoyez demande

Aperçu



Unité de traitement d'air (CTA)est un élément crucial des systèmes de chauffage, de ventilation et de climatisation (CVC), responsable de la régulation et de la circulation de l'air. Les CTA sont utilisées dans diverses applications, notamment les bâtiments commerciaux, les installations industrielles, les hôpitaux et les complexes résidentiels, pour maintenir la qualité et le confort de l'air intérieur.



Paramètre



Refroidissement, volume d'eau, résistance à l'eau



Conditions de refroidissement : température du bulbe sec de l'air d'entrée 27 degrés, température du bulbe humide 19,5 degrés, température de l'eau d'entrée 7 degrés, température de l'eau de sortie 12 degrés.

Modèle

Tuyau à deux rangées

Tuyau à quatre rangées

tuyau à six rangées

tuyau à huit rangées

refroidissement(KW

Volume d'eau (m³/h)

Résistance à l'eau (KPa)

refroidissement (KW)

Volume d'eau (m h)

Résistance à l'eau (KPa)

refroidissement (kW)

Volume d'eau

(m³/h)

Résistance à l'eau (KPa)

refroidissement

(KW

Volume d'eau

(m³/h)

Résistance à l'eau(KPa)

ZK-05

18.8

3.23

10.1

29.4

5.01

9.76

37.8

6.49

16.99

45.7

7.85

10.44

ZK-10

34.7

5.89

10.5

58.6

10.35

11.65

75.4

12.96

10.08

91.2

15.70

12.82

ZK-15

53.4

9.16

9.8

87.9

15.08

7.21

113.1

19.5

12.11

136.8

23.52

15.12

ZK-20

70.6

12.14

9.8

117.3

20.16

8.25

150.8

26.21

14.07

182.4

31.96

17.48

ZK-25

92.9

15.83

11.6

146.1

25.12

10.24

188.1

33.90

11.77

227.5

39.11

14.76

ZK-30

113.6

19.2

11.8

175.2

30.12

11.16

225.6

38.90

13.10

273.4

47.00

16.28

ZK-40

144.4

24.82

12.4

232.8

40.03

12.93

300.2

51.61

15.73

362.2

62.27

19.20

ZK-50

180.5

30.61

10.4

292.3

50.25

7.47

375.3

64.52

17.00

435.80

74.93

15.70

ZK-60

216.6

37.24

9.4

349.2

60.04

7.47

450.3

77.42

17.00

544.80

93.67

15.70

ZK-80

287.2

49.1

9.1

464.6

79.88

8.5

598.4

102.89

19.5

724.8

124.62

17.9

ZK-100

357.0

61.38

9.5

578.2

99.41

8.5

746.5

128.35

19.5

904.2

155.46

17.9

ZK-120

428.4

73.65

9.5

693.6

118.91

8.5

895.2

153.91

19.5

1084.8

186.51

17.9

ZK-160

591.2

101.65

11.2

921.6

158.48

10.3

1190.4

204.67

20.1

1443.2

255.93

32.4

ZK-200

740.1

127.25

12.8

1152.2

199.3

13.1

1488.1

255.86

26.4

1804.3

310.22

42.4



Remarque : Les paramètres de performance de l'unité à une vitesse de vent contraire de 2,5 m/s



Facteur de correction des conditions de refroidissement

Facteur de correction K1 pour la capacité de refroidissement et le débit d'eau sous différentes températures d'air d'entrée et d'eau

température de l'air

Température de l'eaudegré

Ampoule humide

Température

Ampoule sèche

Température

5/10

6/11

7/12

8/13

9/14

17

19-27

0.83

0.76

0.67

0.62

0.57

18

20-30

0.94

1.85

0.76

0.68

0.58

19

21-31

1.07

0.97

0.88

0.79

0.71

19.5

21-33

1.15

1.06

1.00

0.86

0.78

20

22-33

1.20

1.10

1.03

0.90

0.81

21

23-36

1.34

1.24

1.14

1.03

0.93

22

24-39

1.48

1.38

1.28

1.18

1.07

23

25-42

1.63

1.53

1.43

1.32

1.22

24

26-45

1.79

1.69

1.59

1.47

1.36

25

27-48



1.75

1.64

1.53

26

28-48



1.92

1.81

1.70

27

29-48



2.09

1.98

1.87

28

30-50



2.26

2.16

2.05

29

31-52



2.40

2.32

2.2



Facteur de correction K3 pour la capacité de refroidissement et le débit d'eau sous différentes températures d'air d'entrée et d'eau



Vitesse du vent contraire

2.0

2.3

2.5

2.7

3.0

3.3

3.5

coefficient

0.9

0.96

1.0

1.04

1.1

1.16

1.2

Facteur de correction K2 pour la résistance à l'eau sous différentes températures d'air d'entrée et d'eau

température de l'air

Température de l'eaudegré

Ampoule humide

Température

Ampoule sèche

Température

5/10

6/11

7/12

8/13

9/14

18

20-30

0.90

0.74

0.60

0.49

0.36

19

21-31

1.13

0.95

0.77

0.65

0.54

19.5

21-33

1.35

1.15

1.00

0.78

0.63

20

22-33

1.41

1.20

1.05

0.82

0.67

21

23-36

1.72

1.49

1.27

1.06

0.86

22

24-39

2.08

1.82

1.57

1.34

1.12

23

25-42

2.48

2.20

1.93

1.66

1.14

24

26-45

2.95

2.62

2.33

2.03

1.76

25

27-48



2.78

2.46

2.16

26

28-48



3.30

2.94

2.60

27

29-48



3.80

3.50

3.12

28

30-50



4.14

4.10

3.70

29

31-52



4.14

4.10

3.70





Facteur de correction K4 pour la résistance à l'eau sous différentes températures d'air d'entrée et d'eau



Vitesse du vent contraire

2.0

2.3

2.5

2.7

3.0

3.3

3.5

coefficient

0.81

0.92

1.0

1.07

1.17

1.26

1.32

Ps : 1. Les facteurs de correction ci-dessus sont déterminés sur la base des valeurs moyennes de diverses unités. Pour les petites unités (05~15), multipliez par 0,95 ; pour les grandes unités (50-200), multipliez par 1,08.
2. Les facteurs de correction ci-dessus sont des valeurs approximatives et sont uniquement à titre de référence.



Correction sous différentes conditions de vitesse du vent, de température de l'air d'entrée et de température de l'eau :

Capacité de refroidissement réelle= Capacité de refroidissement du tableau 1 × K1 × K3
Débit d'eau réel= Débit d'eau du tableau 1 × K1 × K3
Résistance réelle à l'eau= Résistance à l'eau du tableau 1 × K2 × K4



Exemple:En sélectionnant le climatiseur YG-20, la vitesse du vent face au serpentin de refroidissement est de 2,5 m/s. Selon le tableau 1, la capacité de refroidissement est de 150,8 kW, le débit d'eau est de 26,21 m³/h et la résistance à l'eau est de 14,07 kPa. Déterminez la capacité de refroidissement réelle, le débit d'eau et la résistance à l'eau lorsque la température du bulbe sec de l'air d'entrée est de 27 degrés, la température du bulbe humide est de 21 degrés, la température de l'eau d'entrée est de 7 degrés et la température de l'eau de sortie est de 12 degrés.



Solution:D'après le tableau K1, le facteur de correction K1=1.14. D'après le tableau K2, le facteur de correction K2=1.27.
Donc:

Capacité de refroidissement réelle (Q)= Capacité de refroidissement en condition standard × K1=150,8 × 1.14=171,91 kW

Débit d'eau réel (V)= Débit d'eau en condition standard × K1=26,21 × 1.14=29,88 m³/h

Résistance à l'eau réelle (P)= Résistance à l'eau en condition standard × K2=14,07 × 1.27=17,87 kPa



Chauffage, volume d'eau, résistance à l'eau

Conditions de chauffage : température d'entrée d'air 15 degrés, température d'entrée d'eau 60 degrés.

Modèle

Tuyau à deux rangées

tuyau à quatre rangées

tuyau à six rangées

tuyau à huit rangées

Chauffage(KW)

Volume d'eau (m/h)

Résistance à l'eau (KPa)

Chauffage

(KW

Volume d'eau

(mh)

Résistance à l'eau (KPa)

Chauffage

(KW)

Volume d'eau

(m³h)

Résistance à l'eau

(KPa)

Chauffage(KW)

Volume d'eau m/h)

Résistance à l'eau

(KPa)

ZK-05

34.1

3.23

10.1

50.6

5.01

9.76

59.2

6.49

16.99

77.1

7.85

10.44

ZK-10

67.1

5.89

10.5

99.8

10.35

11.65

124.8

12.96

10.08

151.0

15.70

12.82

ZK-15

101.8

9.16

9.8

149.7

15.08

7.21

173.5

19.5

12.11

205.1

23.52

15.12

ZK-20

135.6

12.14

9.8

199.0

20.16

8.25

248.8

26.21

14.07

289.3

31.96

17.48

ZK-25

168.7

15.83

11.6

249.5

25.12

10.24

311.2

33.90

11.77

353.3

39.11

14.76

ZK-30

202.6

19.2

11.8

304.5

30.12

11.16

380.9

38.90

13.10

448.3

47.00

16.28

ZK-40

270.4

24.82

12.4

399.2

40.03

12.93

480.8

51.61

15.73

592.4

62.27

19.20

ZK-50

337.3

30.61

10.4

512.3

50.25

7.47

556.8

64.52

17.00

641.8

74.93

15.70

ZK-60

404.7

37.24

9.4

609.4

60.04

7.47

581.2

77.42

17.00

766.8

93.67

15.70

ZK-80

539.5

49.1

9.1

796.0

79.88

8.5

386.2

102.89

19.5

1006.0

124.62

17.9

ZK-100

674.5

61.38

9.5

985.1

99.41

8.5

1127.6

128.35

19.5

1272.3

155.46

17.9

ZK-120

808.9

73.65

9.5

1185.9

118.91

8.5

1362.5

153.91

19.5

1533.6

186.51

17.9

ZK-160

1077.8

101.65

11.2

1576.0

158.48

10.3

1688.4

204.67

20.1

2083.2

255.93

32.4

ZK-200

1346.2

127.25

12.8

1970.8

199.3

13.1

2032.7

255.86

26.4

2606.2

310.22

42.4



Remarque : 1. Référence de performance de l'unité à une vitesse de vent contraire de 2,5 m/s
2. La batterie est une batterie à double usage pour les applications chaudes et froides.



Avantages



  • Le cadre est fixé sur tous les côtés avec des bandes pressurisées, séparant complètement les matériaux métalliques internes et externes, ce qui donne lieu à une conception totalement exempte de ponts thermiques. Cette conception a obtenu un brevet national.
  • Les roulements du ventilateur utilisent des roulements à billes de précision lubrifiés et la bague d'étanchéité extérieure du roulement est en caoutchouc polyamide, résistant à la chaleur et capable d'absorber les vibrations et le bruit mécanique. Les turbines des ventilateurs de climatisation de la série de purification sont constituées de plaques d'acier de haute qualité et, si nécessaire, configurées avec des pales incurvées vers l'arrière, ce qui donne des formes aérodynamiques spécifiques pour une efficacité plus élevée et des niveaux sonores plus faibles.
  • Les serpentins utilisent une structure à ailettes en tube de cuivre dans laquelle les tubes en cuivre sont étroitement liés aux ailettes en aluminium par expansion mécanique ou hydraulique, garantissant une résistance thermique de contact minimale et des performances de transfert de chaleur optimales.
  • Le bac de récupération des condensats est fabriqué en tôle d'acier de haute qualité ou en SUS304 (acier inoxydable 304) en option, construit avec un remplissage en mousse de polyuréthane double couche. La conception inclinée facilite un meilleur drainage des condensats et a obtenu un brevet national.
  • Le système comprend des sections de filtration initiale, moyenne et haute efficacité équipées de manomètres différentiels pour surveiller la résistance initiale et finale des filtres, fournissant ainsi des données scientifiques pour le remplacement des filtres. Le système peut être configuré avec des filtres primaires, moyens et à haute efficacité, ainsi que des filtres de photo-hydroionisation, électrostatiques haute tension et de purification électronique, selon des exigences spécifiques.



Souffleur : les roulements du souffleur utilisent des roulements à billes de précision lubrifiés et la bague d'étanchéité extérieure du roulement est en caoutchouc polyamide, qui résiste aux températures élevées et peut absorber les vibrations et le bruit du mécanisme. La turbine du ventilateur du climatiseur de la série de purification est constituée d'une plaque d'acier de haute qualité (la turbine inclinée vers l'arrière est configurée selon les besoins), qui est plus conforme à la forme spécifique de l'aérodynamique, avec un rendement élevé et un faible bruit.

22



Refroidisseur de surface : la structure en tube de cuivre et en feuille d'aluminium est adoptée. Le tube de cuivre et la feuille d'aluminium sont étroitement combinés par expansion mécanique ou sous pression d'eau, et testés par une pression d'air de 1,6 MPa pour garantir une résistance thermique de contact minimale afin d'obtenir le meilleur effet de transfert de chaleur. Le bac à condensats est constitué d'une plaque d'acier de haute qualité ou SUS304, double couche remplie de mousse de polyuréthane, et la conception de la pente est plus propice à l'évacuation des condensats, qui a obtenu le brevet national



product-800-600

Filtre : Les sections de filtration primaire, moyenne et haute efficacité sont équipées de manomètres différentiels pour surveiller la résistance initiale et finale du filtre, fournissant ainsi une base scientifique pour le remplacement du filtre. Des filtres primaires, moyens et à haute efficacité, ainsi que des filtres de purification d'ions photohydrogène, électrostatiques et électroniques haute tension, peuvent être configurés selon les besoins.



product-1390-1043




23

product-1200-1296

1





product-907-456
